Alla verkstäder stöter på en detalj som katalogverktyg har svårt med: en profil som inget i lager matchar, en hård legering som sliter ut pinnfräsar för snabbt eller en enda geometri som kräver fyra verktygsbyten. Ett specialskärverktyg löser dessa problem eftersom det konstrueras utifrån jobbet, inte utifrån katalogen. Den här guiden förklarar vad CNC-specialverktyg är, de vanligaste typerna av specialskärverktyg (från en specialpinnfräs till en kombinationsborr), fördelarna med specialverktyg i hårdmetall och när specialverktyg lönar sig.
Vad är ett specialskärverktyg?
Ett specialskärverktyg är ett CNC-verktyg som konstrueras och tillverkas för en specifik bearbetningsapplikation i stället för att väljas ur en standardkatalog. Verktygets geometri, mått, substrat och beläggning anpassas efter den detaljgeometri som ska bearbetas, arbetsstyckets material, maskinuppställningen och den tolerans som krävs. Målet är att bearbeta geometrin noggrannare, snabbare eller i färre operationer än vad standardverktyg medger.
Pinnfräsar, borrar, brotschar och gängtappar i standardutförande klarar det mesta av den dagliga bearbetningen bra. Specialverktyg kommer till sin rätt när ett jobb går bortom standardverktygens gränser, till exempel komplexa konturer på flygdetaljer, hål med snäva toleranser i medicintekniska komponenter eller återkommande geometrier i fordonsindustrins högvolymproduktion.

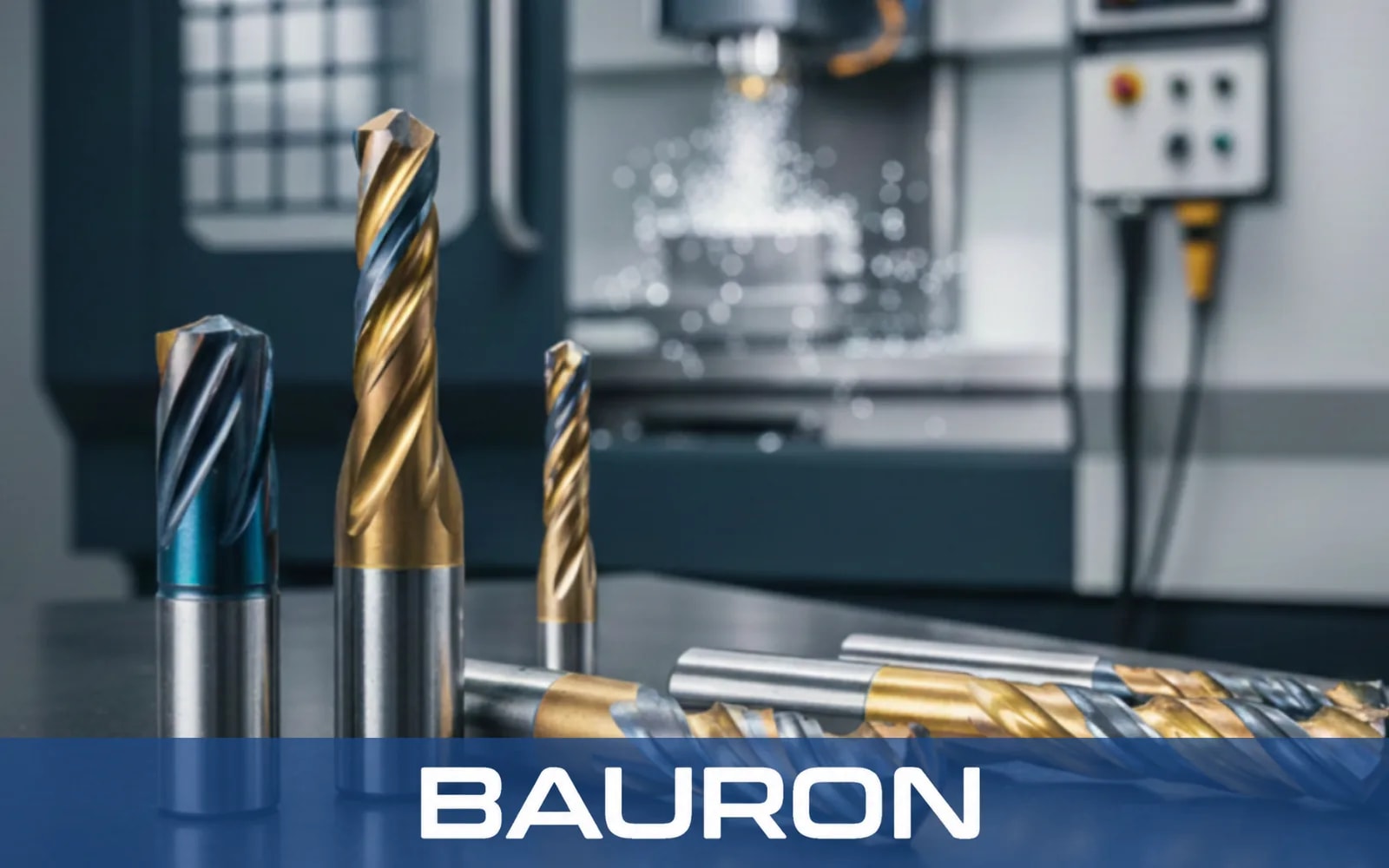

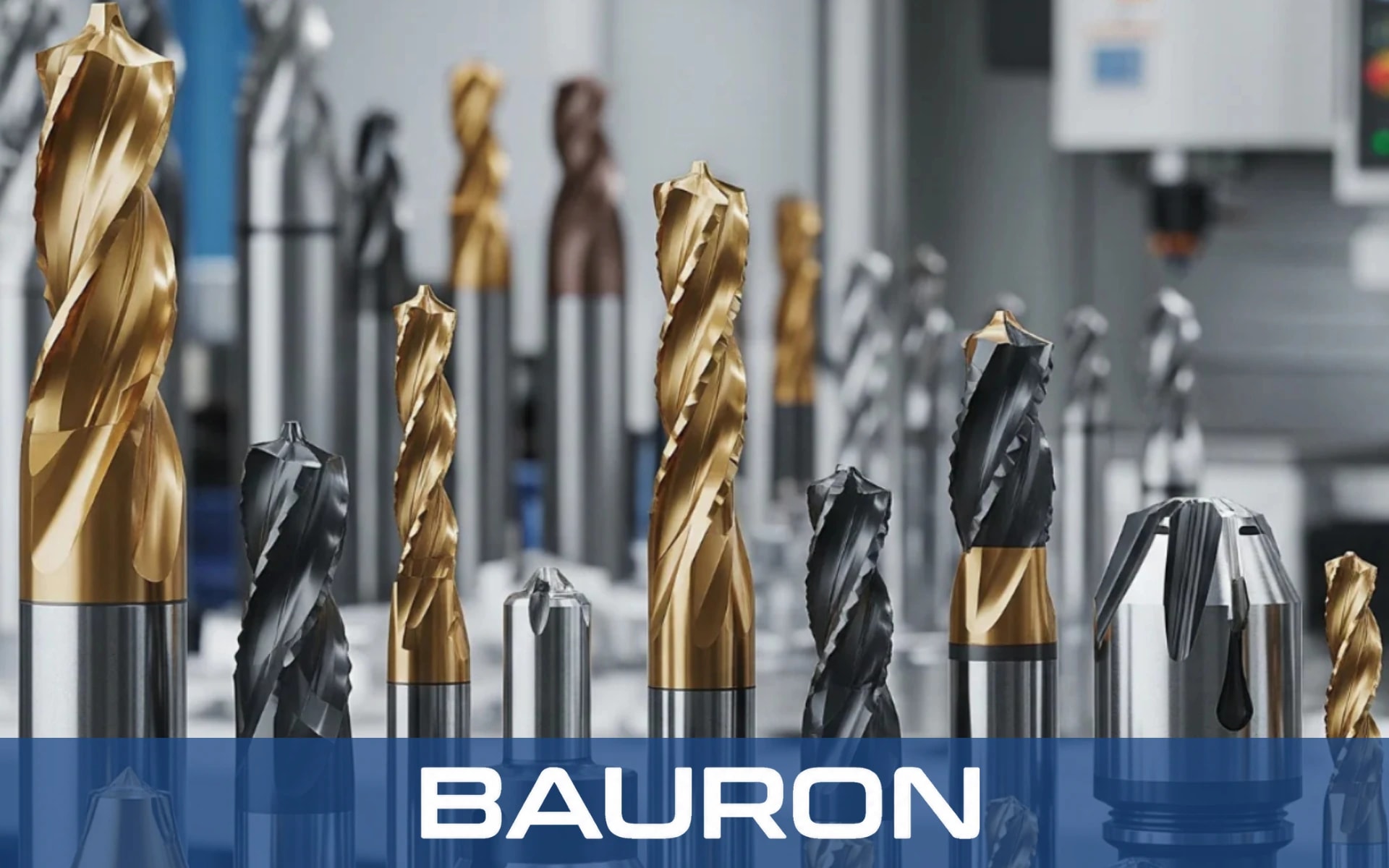

De flesta specialskärverktyg slipas i solid hårdmetall för dess hårdhet och slitagebeständighet. Därefter får de en PVD-beläggning, till exempel AlTiN, DLC eller nACo, som anpassas efter materialet som bearbetas.
Typer av specialskärverktyg

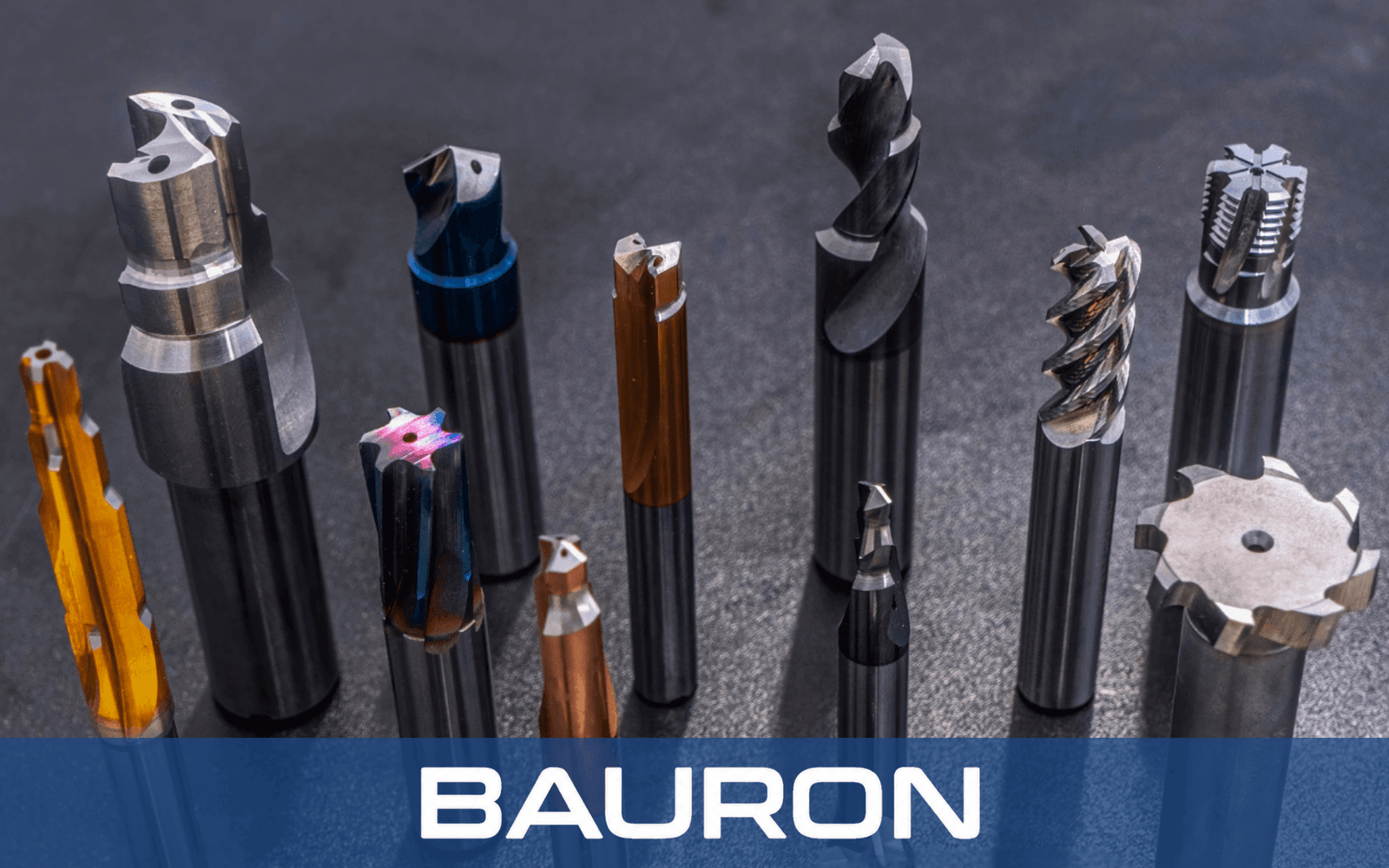

Specialskärverktyg finns i flera vanliga utföranden, som vart och ett är framtaget för att lösa ett specifikt bearbetningsproblem:
- Specialpinnfräs: Särskild diameter, räckvidd, halslättning, spånkanalantal, spiralvinkel eller hörnradie för djupa fickor, tunna väggar och vibrationsbenägna uppställningar.
- Formverktyg: Bearbetar en komplett profil, till exempel en radie, ett spår eller en kontur, i en enda passage.

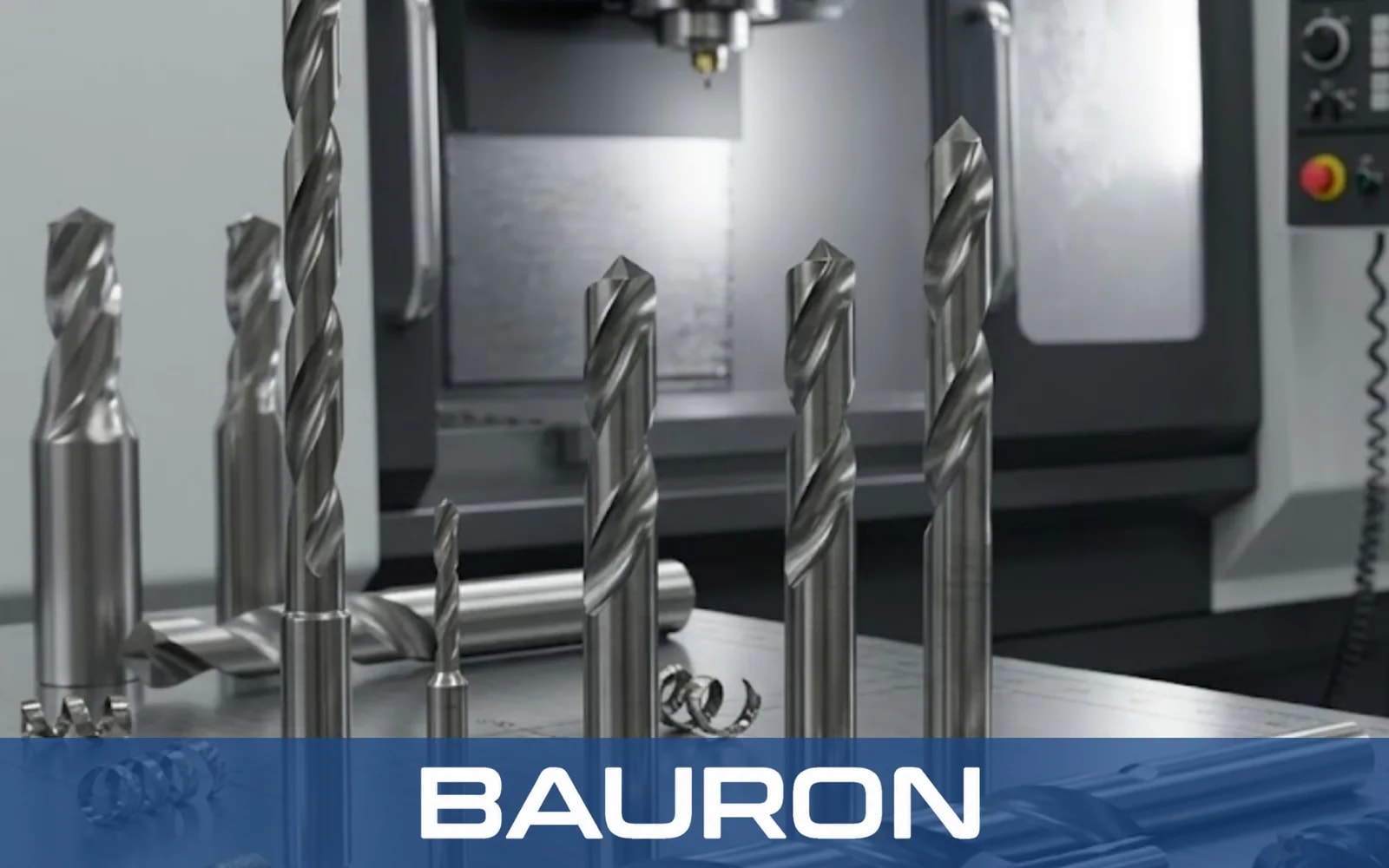

- Stegborrar: Två eller flera diametrar i en operation för försänkta och stegade hål.

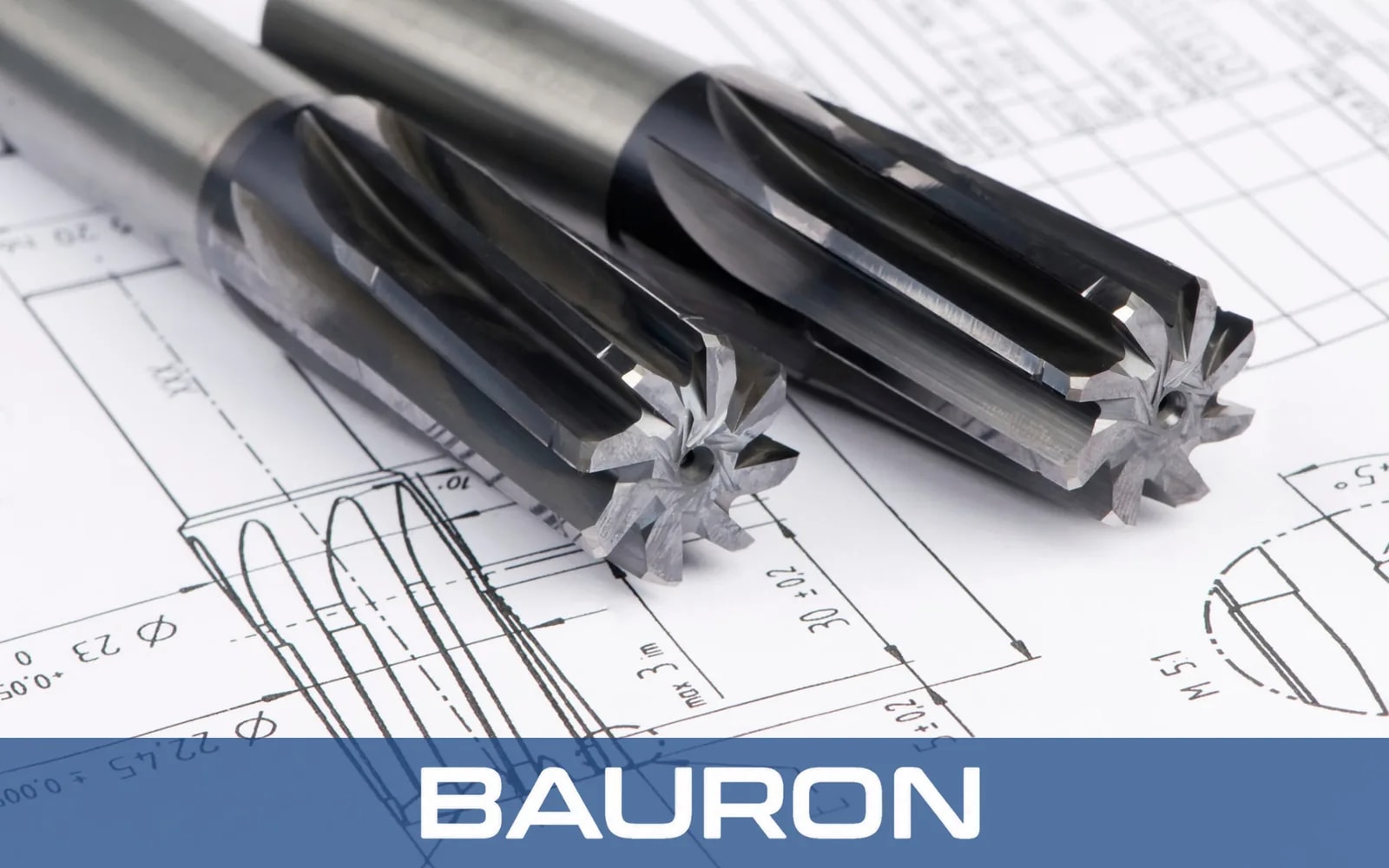

- Specialbrotschar: Finbearbetar hål till icke-standardiserade diametrar eller snäva toleranser som H7.
- Specialgängtappar: Framställer speciella gängstigningar, gängprofiler eller storlekar i skärande eller rullformande utförande.
- Specialprofilfräsar: Bearbetar laxstjärtar, T-spår, underskärningar och andra former som standardverktyg inte når.
Fördelar med specialverktyg och när de bör användas
Rätt specialskärverktyg förbättrar mer än en enskild operation. Det kan höja produktiviteten, kvaliteten och jämnheten i en hel produktionsserie.
Viktiga fördelar med CNC-specialverktyg:
- Färre operationer och verktygsbyten: Ett verktyg gör jobbet som flera, vilket minskar spindelns stilleståndstid och positioneringsfel.
- Kortare cykeltider: Att bearbeta en geometri i en enda passage sparar tid på varje detalj, och besparingarna mångdubblas över en hel produktionsserie.
- Jämna mått: Kvalitetskontrollen blir enklare: när ett verktyg formar hela geometrin förblir måtten desamma från detalj till detalj.
- Längre verktygslivslängd i hårda material: Specialanpassad verktygsgeometri och beläggningar hanterar värme, slitage och spånflöde i titan, Inconel och härdat stål.
- Bättre ytfinish: En optimerad spånkanalsutformning och spiralvinkel minskar svängningar och vibrationer.
- Lägre styckekostnad: Sparad maskintid och mindre kassation tjänar ofta in det högre verktygspriset.
Special- kontra standardskärverktyg
| Faktor | Standardskärverktyg | Specialskärverktyg |
|---|---|---|
| Konstruktionsgrund | Allmän användning för många detaljer | En specifik detaljgeometri |
| Geometri | Katalogstorlekar och -profiler | Valfri diameter, längd, steg eller profil |
| Tillgänglighet | Oftast i lager | Tillverkas på beställning |
| Pris per verktyg | Lägre | Högre |
| Styckekostnad | Kan öka med extra operationer | Ofta lägre vid återkommande produktion |
| Bäst för | Vanliga geometrier och prototyper | Komplexa geometrier, hårda material, återkommande jobb |
När bör ni använda ett specialskärverktyg?
Överväg specialverktyg när:
- En geometri kräver tre eller fler standardverktyg för att bli färdig.
- Jobbet återkommer ofta eller körs i stora volymer.
- Detaljen har en profil, ett steg eller en underskärning som inget katalogverktyg matchar.
- Standardverktyg slits snabbt ut i ert material.
- Ni har samma problem med vibrationer, ytfinish eller måttdrift vid varje körning.
Standardverktyg är fortfarande det bättre valet för prototyper med föränderlig konstruktion, mycket korta serier och vanliga geometrier som redan uppfyller målen för tolerans och cykeltid.
När bör ni använda ett standardskärverktyg?
Ett specialverktyg är inte alltid rätt svar. Standardskärverktyg är oftast det bättre valet när:
- Detaljen är en prototyp eller konstruktionen fortfarande ändras.
- Jobbet är ett engångsjobb eller en mycket kort serie som inte kan motivera konstruktionskostnaden och ledtiden.
- Geometrin är generisk, till exempel ett standardhål, ett spår eller en ficka.
- Ett standardverktyg uppfyller redan era mål för tolerans, ytfinish och cykeltid.
- Ni behöver verktyget omedelbart och kan inte vänta på en konstruktion som tillverkas på beställning.
Så tillverkar Bauron specialverktyg i hårdmetall
Bauron omvandlar er ritning till ett produktionsklart verktyg i fem steg:
- RitningsgranskningVåra ingenjörer granskar era STEP-, DXF- eller PDF-filer för att bedöma genomförbarheten.
- Geometri och metallurgiHårdmetallsubstrat, spiralvinkel och PVD-beläggning optimeras för ert material och er maskin.
- PrecisionsslipningVerktygen slipas i fleraxliga CNC-slipcenter med mätning under processen.
- Inspektion och certifieringVarje verktyg inspekteras optiskt och med CMM och levereras med materialprovsrapporter, ett överensstämmelseintyg och fullständig spårbarhet.
- ApplikationsstödIngenjörer hjälper till att optimera matning och skärhastighet, granska CAM-verktygsbanor och lösa vibrationsproblem.
Bauron är ISO 9001:2015-certifierat, har ingen minsta orderkvantitet och stöder allt från enstaka prototypverktyg till högvolymproduktion.
Få rätt specialskärverktyg för er applikation
Ett specialskärverktyg är det smarta valet när standardverktyg kräver extra operationer, slits ut för snabbt eller inte kan hålla er tolerans. Från en specialpinnfräs till en kombinationsborr eller en gängtapp för specialgängor kan ändamålsanpassade CNC-specialverktyg korta cykeltiderna, förbättra jämnheten och sänka er styckekostnad. För prototyper och vanliga geometrier är standardverktyg fortfarande ett rimligt val, och rätt partner talar om vilket ni behöver.
Kämpar ni med en geometri som standardverktyg inte klarar? Skicka er detaljritning till Baurons ingenjörer för en genomförbarhetsbedömning och en offert på specialverktyg. Begär en offert eller Fråga en ingenjör i dag för att komma igång.
