Med CNC-specialverktyg avses alla skärverktyg (en pinnfräs, en borr, en gängtapp, en brotsch eller ett formverktyg) som konstrueras och slipas efter exakt den geometri, det material och den tolerans som ett specifikt bearbetningsjobb kräver, i stället för att köpas från hyllan. Tillverkare vänder sig till CNC-specialverktyg och professionella CNC-verktygsdesigntjänster när standardverktyg inte når en geometri, inte håller en tolerans eller inte kan köras tillräckligt snabbt för att hålla styckekostnaden under kontroll. Kort sagt kan precisions-CNC-verktyg som byggs för er detalj ersätta flera standardverktyg, korta cykeltiderna och göra resultaten repeterbara från den första detaljen till den tiotusende.

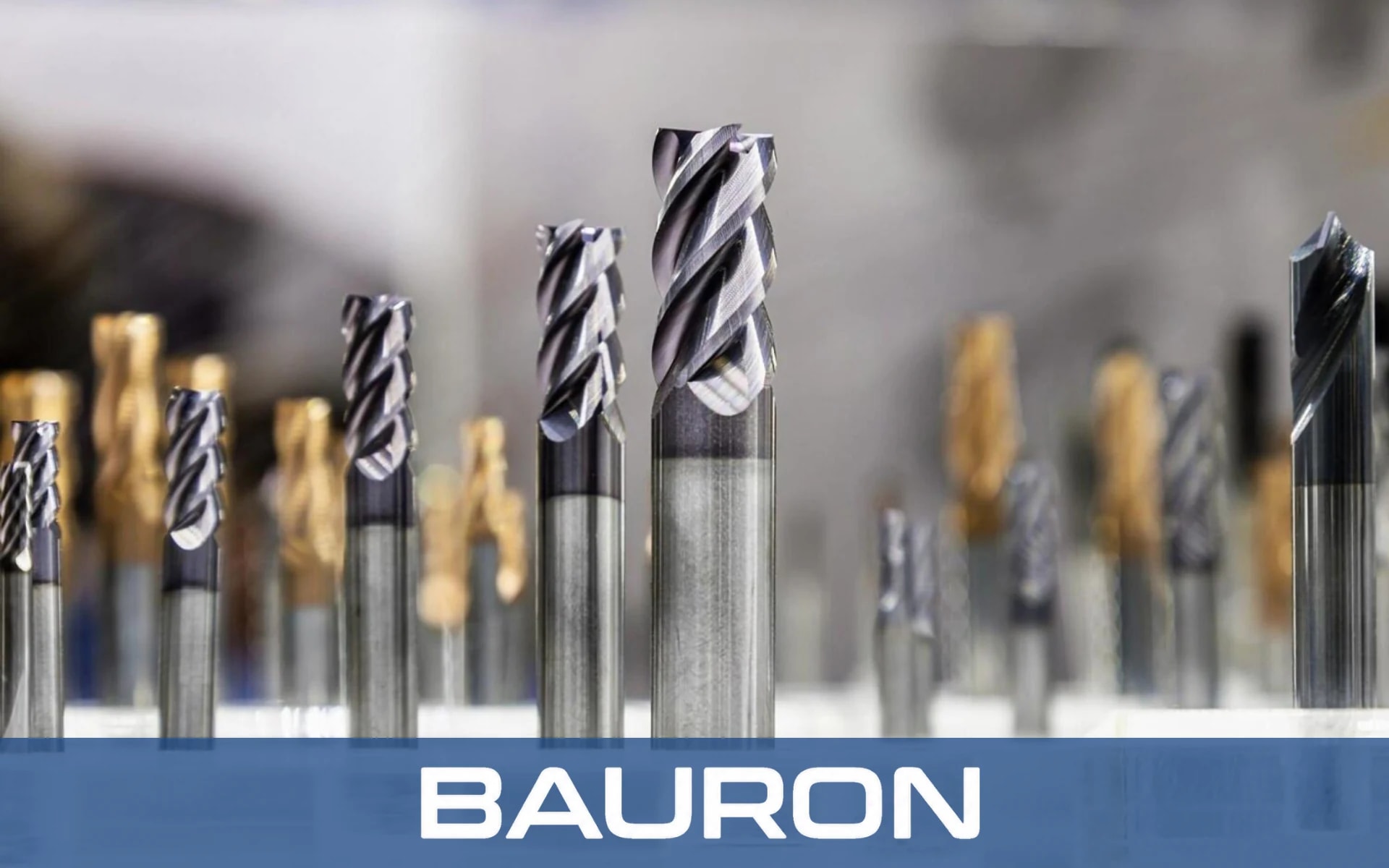

Vad är CNC-specialverktyg?
CNC-specialverktyg är applikationsspecifika skärverktyg som konstrueras utifrån en detaljritning, arbetsstyckets material och en maskinuppställning. Ett standardverktyg är konstruerat för att klara många jobb tillräckligt bra. Ett specialverktyg är konstruerat för att klara ett enda jobb utomordentligt bra.
Ingenjörerna kan anpassa nästan alla delar av verktyget:
- Geometri: Diameter, skärlängd, räckvidd, halslättning, hörnradie, antal spånkanaler, spiralvinkel och spetsvinkel.
- Substrat: En sort av solid hårdmetall eller HSS-Co, vald efter det material som bearbetas.
- Beläggning: PVD-beläggningar som AlTiN, DLC eller nACo, anpassade efter förhållandena för värme, slitage och spånflöde.
- Form och funktion: Stegborrar, kombinationsverktyg, speciella gängstigningar eller en profil som slipas efter en detaljkontur.
- Kylmedelstillförsel: Kanaler för invändig kylning för djupa hål och bättre spånevakuering.

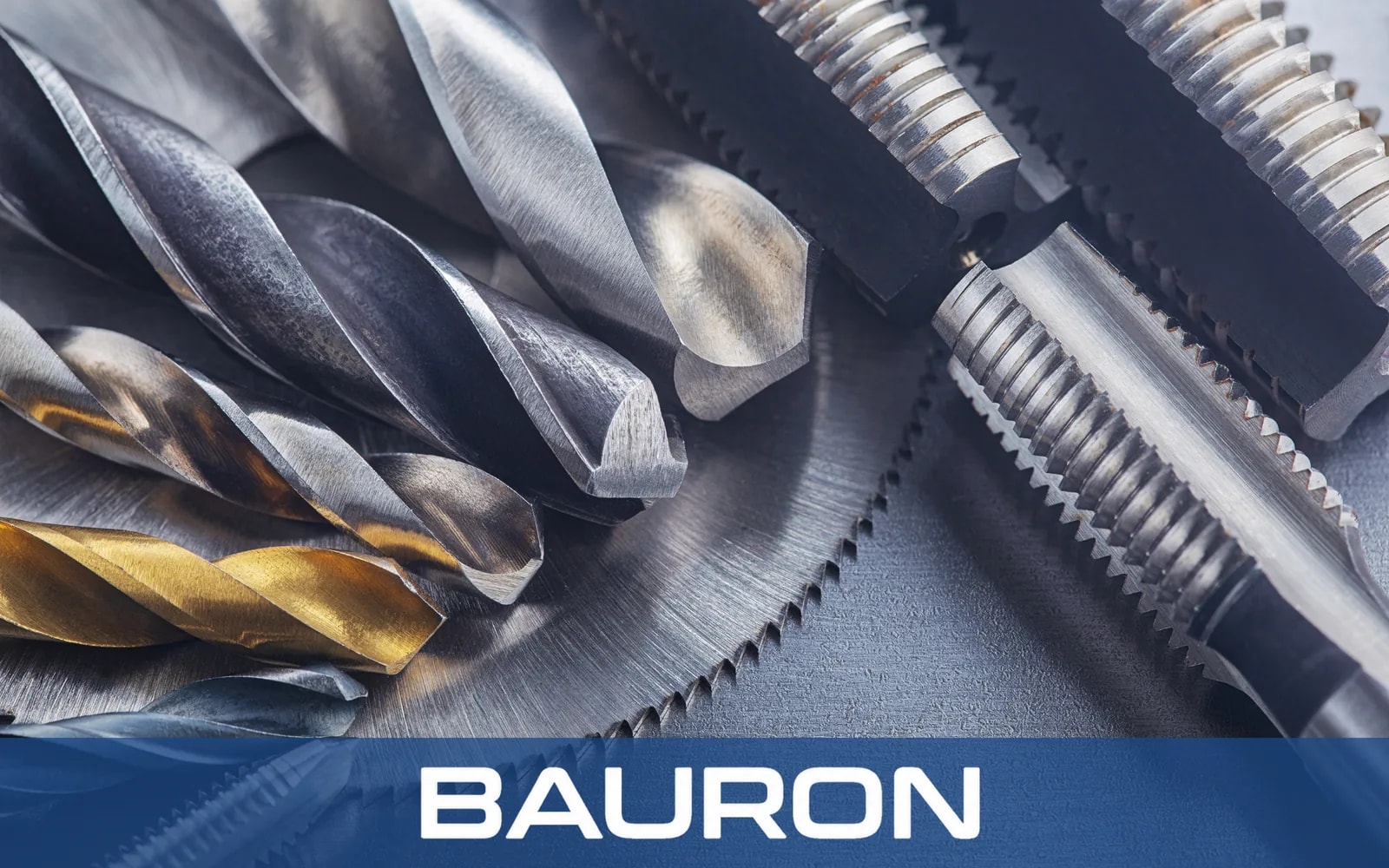

CNC-specialverktyg kontra standardverktyg
Standardverktyg är byggda för bred kompatibilitet, så de fungerar för många jobb men är sällan optimala för något enskilt jobb. CNC-specialverktyg utgår från er detaljritning, arbetsstyckets material och er maskin, vilket gör att ingenjörerna kan anpassa varje mått till uppgiften. Skillnaden syns i cykeltid, toleranskontroll och verktygslivslängd. Nackdelen är ett högre inköpspris, och därför beror rätt val på detaljens komplexitet och produktionsvolymen. Tabellen nedan jämför de två sida vid sida.
| Faktor | Standardverktyg ur katalog | CNC-specialverktyg |
|---|---|---|
| Konstruktionsgrund | Allmän användning | Er detalj, ert material och er maskin |
| Operationer per verktyg | Oftast en | Kan kombinera flera i en passage |
| Toleranskontroll | Begränsad till katalogspecifikationerna | Slipas till den tolerans ni kräver |
| Bäst för | Vanliga geometrier, korta serier | Komplexa geometrier, återkommande produktion |
| Inköpskostnad | Lägre | Högre, uppvägs oftast av lägre styckekostnad |

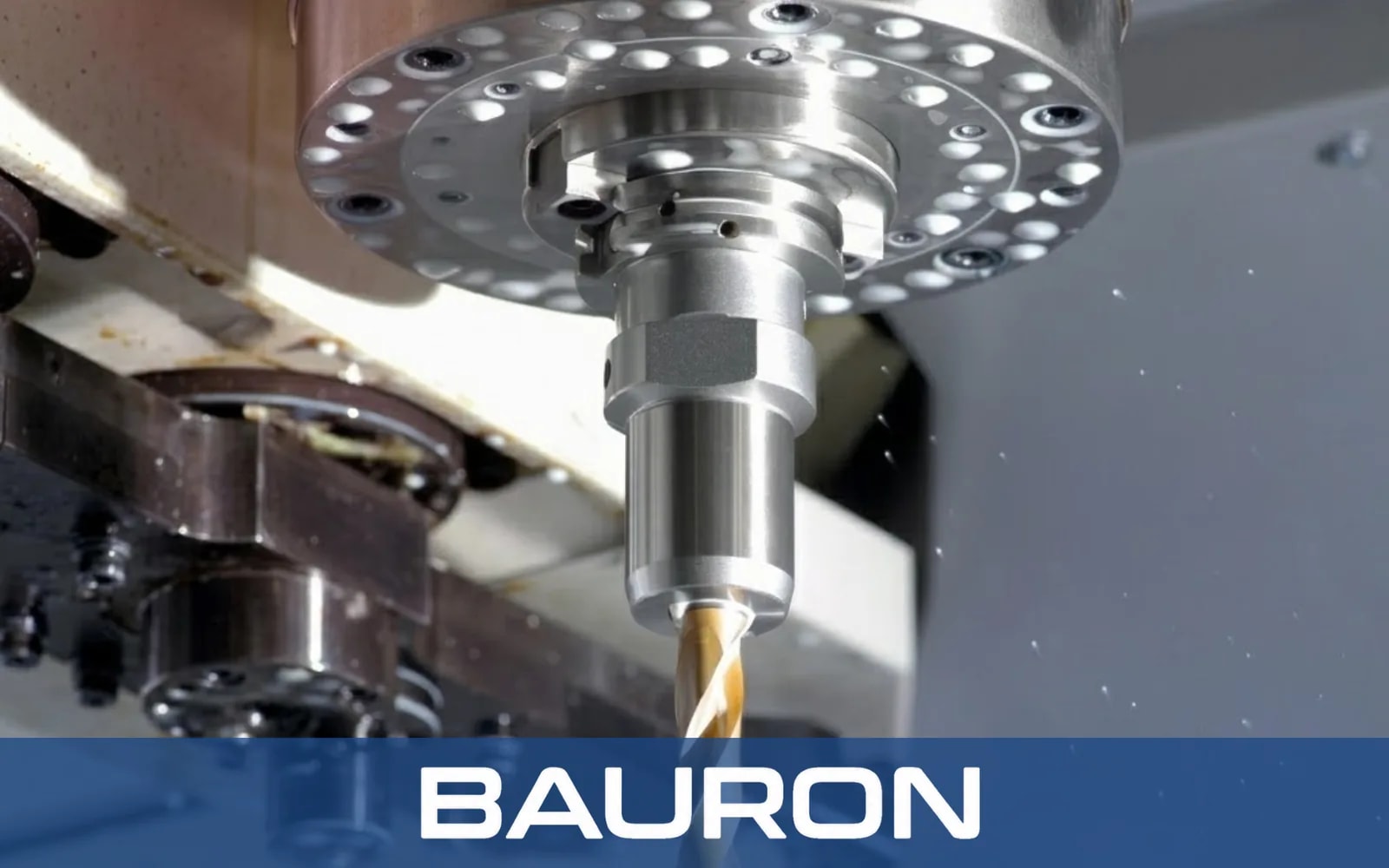

Varför behöver tillverkare CNC-specialverktyg?
Tillverkare behöver CNC-specialverktyg när standardverktyg blir flaskhalsen för kvalitet, hastighet eller kostnad.
De sex vanligaste skälen är:
- Komplexa detaljgeometrier: Djupa kaviteter, underskärningar, konturer på flygdetaljer och icke-standardiserade gängor kan ofta inte nås eller formas med katalogverktyg. En specialprofil, förlängd räckvidd eller speciell stigning löser problemet direkt.
- Snävare toleranser: Ändamålsslipade brotschar kan till exempel ha ojämn delning för att dämpa vibrationer och uppnå en hålnoggrannhet på H7 som universalverktyg har svårt att hålla.
- Kortare cykeltider: Ett kombinationsverktyg kan borra, fasa och planförsänka i en enda passage. Färre verktygsbyten innebär mindre stillestånd och högre genomströmning.
- Längre verktygslivslängd: Rätt hårdmetallsort, eggpreparering och beläggning för arbetsstyckets material minimerar slitage, påkletning och förtida verktygsbrott.
- Repeterbar produktion: När ett verktyg tillverkas efter en dokumenterad specifikation presterar varje batch likadant. Den jämnheten är viktig i automatiserad högvolymproduktion som körs obemannat.
- Lägre styckekostnad: Ett specialverktyg kostar mer i inköp, men besparingarna i cykeltid, kassation, omarbetning och verktygsbyten väger oftast upp skillnaden över en produktionsserie.
Så går konstruktionsprocessen för CNC-specialverktyg till
Ett välskött specialverktygsprojekt går från ritning till verifierat verktyg i fem steg:
- Granskning av krav och ritningIngenjörerna bedömer era filer, arbetsstyckets material, maskinen och måltoleranserna för att bekräfta genomförbarheten.
- VerktygskonstruktionTeamet väljer substrat, justerar spiralvinkeln och spånkanalsgeometrin och väljer den beläggning som passar applikationen bäst.
- PrecisionsslipningVerktyget slipas i fleraxliga CNC-slipmaskiner, helst med mätning under processen för att hålla måtten.
- Inspektion och dokumentationProfil, kast och koncentricitet verifieras, och certifikat som en materialprovsrapport (MTR) eller ett överensstämmelseintyg (CoC) medföljer.
- Prototyp, sedan produktionEn provkörning validerar prestandan i er maskin innan konstruktionen går vidare till återkommande produktion.
Så väljer ni CNC-verktygsdesigntjänster (och varför tillverkare väljer Bauron)
Rätt partner erbjuder ingenjörsdjup, verifierad kvalitet och flexibilitet att skala upp.
Leta efter en leverantör som erbjuder:
- Konstruktioner som granskas av ingenjörer, inte bara orderhantering.
- Kvalitetssystem med fullständig inspektion och spårbarhet.
- Flexibla seriestorlekar, från en enda prototyp till högvolymserier.
- Applikationsstöd efter leverans, inklusive matning, skärhastighet och felsökning.
Bauron, en tillverkare av precisionsverktyg, är uppbyggt kring dessa krav:
- Fyra familjer av specialverktyg: fräsar, borrar, gängtappar och brotschar, var och en med ett eget designförfrågningsformulär online.
- Ingenjörsgranskning av varje förfrågan, plus återkoppling för att förbättra tillverkningsbarhet och kostnadseffektivitet.
- ISO 9001:2015-certifierad tillverkning med 100 % optisk inspektion och CMM-inspektion före leverans.
- Fullständig dokumentation: MTRs, CoCs och spårbarhet per smältcharge.
- Ingen minsta orderkvantitet för prototyper, plus repeterbarhet från parti till parti för högvolymprogram.
- Applikationsteknik, till exempel granskning av CAM-verktygsbanor, optimering av matning och skärhastighet samt rotorsaksanalys av vibrationer.
- Global räckvidd: kunder i fler än 80 länder.
Slutsats: CNC-specialverktyg gör bearbetningens begränsningar till fördelar
CNC-specialverktyg ger tillverkare ett verktyg som är byggt för just deras detalj i stället för en kompromiss ur en katalog. Resultatet blir snabbare cykler, snävare toleranser, längre verktygslivslängd och lägre styckekostnad. Om standardverktyg begränsar er kvalitet eller genomströmning är CNC-specialverktyg konstruerade av erfarna ingenjörer ofta den mest direkta lösningen.
Har ni en detalj som standardverktyg inte klarar? Skicka er ritning till Baurons ingenjörsteam. Ni får en genomförbarhetsbedömning och en offert på en specialfräs, specialborr, specialgängtapp eller specialbrotsch, oavsett om ni behöver en enda prototyp eller en hel produktionsserie. Begär specialoffert eller Fråga en ingenjör för att diskutera er applikation redan i dag.
