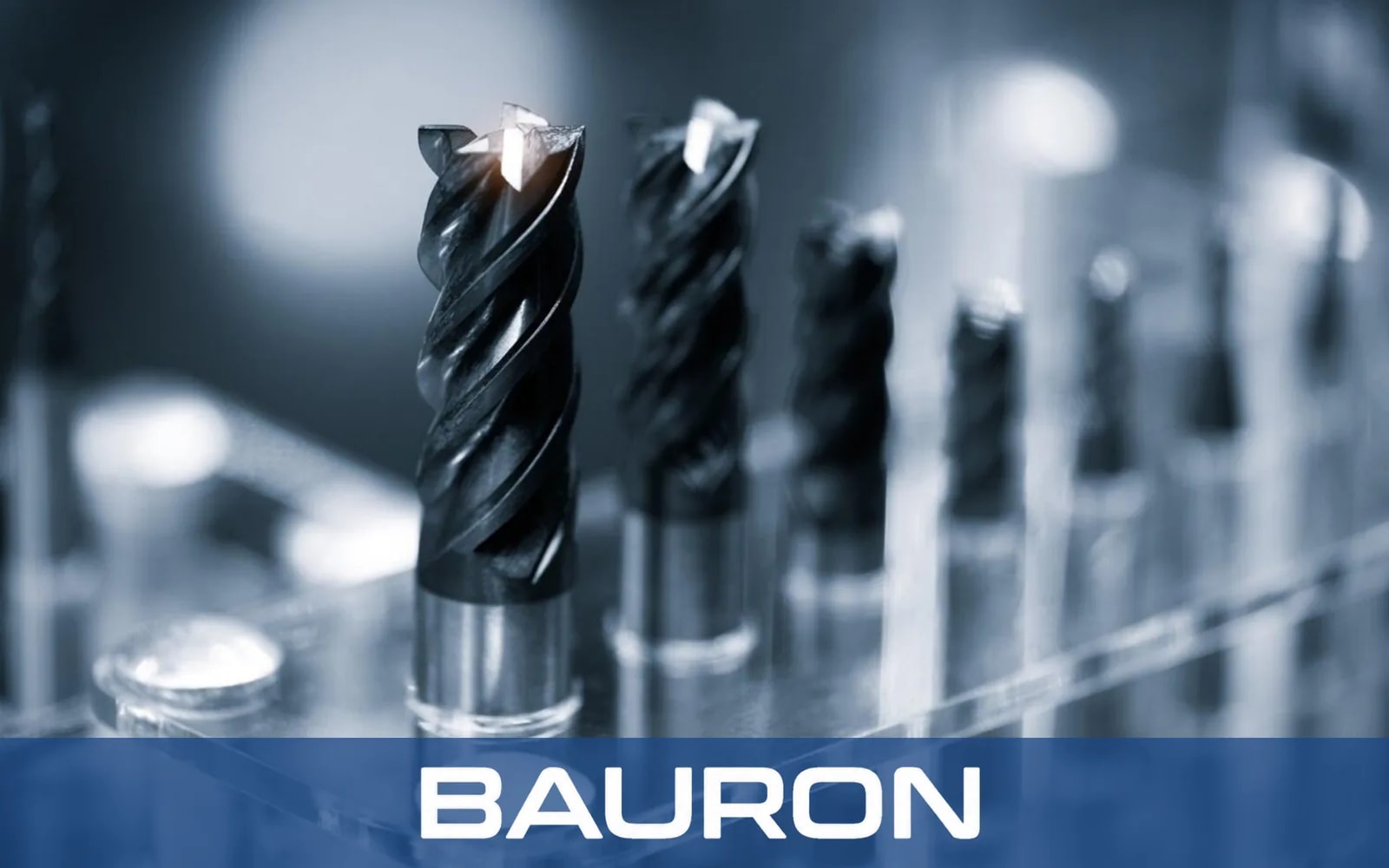

Två pinnfräsar kan se nästan identiska ut och ändå prestera mycket olika i samma jobb. Ofta är det beläggningen som gör skillnaden. Beläggningar för pinnfräsar är tunna skyddande skikt som hjälper ett skärverktyg att klara värme, friktion och slitage. På CNC-pinnfräsar kan rätt beläggning innebära längre verktygslivslängd, renare ytfinish och färre oväntade verktygsbyten.
Den här guiden om beläggningar för pinnfräsar förklarar på ett enkelt sätt vad beläggningar på pinnfräsar i hårdmetall gör, hur de vanligaste typerna skiljer sig åt och hur ni väljer en beläggning som passar det material ni bearbetar.
Vad är beläggningar för pinnfräsar och varför är de viktiga?
En beläggning för pinnfräsar är ett mycket tunt skikt som läggs på ytan av ett skärverktyg.
En väl vald beläggning hjälper till på fyra huvudsakliga sätt:
- Hanterar värme: Skärning i metall skapar intensiv värme vid verktygets egg. En beläggning fungerar som en sköld, så att eggen förblir vass längre.
- Motstår slitage: En hård beläggning skyddar eggen mot nötning och abrasivt slitage, vilket bromsar verktygsslitaget.
- Minskar friktionen: En jämnare yta hjälper spånorna att glida undan i stället för att sätta igen verktyget.
- Förhindrar påkletning: Vissa mjuka metaller tenderar att fastna på skäreggen. Rätt beläggning hjälper till att förhindra den här uppbyggnaden.
En beläggning fungerar bäst som en del av en helhetskonstruktion av verktyget. Hårdmetallen, skäreggens form och beläggningen måste alla passa jobbet. Därför kombinerar Bauron pinnfräsar i finkornig hårdmetall med beläggningsalternativ som väljs för varje specifik applikation.
Vanliga beläggningar för pinnfräsar i överblick
Den här snabba översikten jämför de beläggningar för pinnfräsar i hårdmetall som ni oftast stöter på. Använd den som utgångspunkt när ni väljer verktyg.
| Beläggning | Främsta styrka | Bäst för | Mindre lämplig för |
|---|---|---|---|
| AlTiN | Hög värmebeständighet | Rostfritt stål, legerat stål, härdat stål | Aluminium |
| nACo | Mycket hög värme- och slitagebeständighet | Superlegeringar, titan, rostfritt stål | Aluminium |
| TiAlN | Bra allroundprestanda | Allmän bearbetning av stål | Aluminium |
| DLC | Mycket glatt, låg friktion | Aluminium, koppar, plast | Stål |
| ZrN | Yta som motverkar påkletning | Aluminium, mässing, andra mjuka metaller | Härdat stål |
| Obelagd (polerad) | Vassast möjliga egg | Aluminium, plast, finbearbetning | Skärning med hög värmeutveckling |
Så väljer ni beläggning för pinnfräsar utifrån ert material
Materialet ni skär i är den viktigaste faktorn när ni väljer beläggning. Ställ dessa fem frågor innan ni bestämmer er:
- Vilket material skär jag i?Mjuka metaller och hårda stål kräver mycket olika beläggningar.
- Hur mycket värme kommer bearbetningen att skapa?Höga hastigheter, sega legeringar och torrfräsning ökar alla värmen.
- Kommer spånorna att fastna på verktyget?Mjuka, kladdiga metaller sätter sig ofta på eggen.
- Vilken typ av bearbetning är det?Grovbearbetning, spårfräsning och finbearbetning belastar verktyget på olika sätt.
- Hur många detaljer ska jag tillverka?Långa produktionsserier motiverar oftast en beläggning med högre prestanda.
De bästa beläggningarna för pinnfräsar per material
Varje arbetsmaterial innebär sin egen utmaning för skärverktyget. Vissa metaller fastnar på eggen, medan andra skapar intensiv värme eller snabbt sliter ned verktyget.
Så här matchar ni de vanligaste materialen med de beläggningar för pinnfräsar som klarar dem bäst:
- Aluminium och andra mjuka metaller: Med aluminium är huvudproblemet påkletning, inte värme. Aluminiumspånor kan svetsas fast på skäreggen och förstöra ytfinishen. Glatta beläggningar som motverkar påkletning, som DLC och ZrN, hjälper till att förhindra detta, och polerade obelagda verktyg fungerar också bra. Bauron erbjuder DLC och ZrN som beläggningsalternativ för aluminium, i kombination med vassa skäreggar och polerade spånkanaler som hjälper spånorna att flöda fritt.
- Rostfritt stål, titan och superlegeringar: Dessa material är sega och håller kvar värmen vid skäreggen, vilket snabbt sliter ut verktygen. Värmebeständiga beläggningar som AlTiN och nACo är det vanliga valet. Bauron kombinerar dessa beläggningsalternativ med speciella spånkanalsutformningar som hjälper till att kontrollera värmen och minska vibrationerna under skärningen.
- Härdat stål: Härdat stål kräver ett verktyg som är både mycket hårt och värmebeständigt. AlTiN- och nACo-beläggningar är vanliga val här. Baurons verktyg för härdat stål har också finkornig hårdmetall och noggrant preparerade skäreggar för att förbli starka under högt skärtryck.
- Kompositer och kolfiber: Kolfiber är mycket slitande och sliter snabbt ned vanliga verktyg. Beläggningar av diamanttyp används i stor utsträckning för dessa material. Bauron erbjuder också speciella fräsformer som är konstruerade för att skära fibrerna rent och minska delaminering.
Belagd, obelagd eller specialtillverkad: vilken pinnfräs är rätt?
Belagda pinnfräsar är standardvalet för de flesta jobb inom metallbearbetning eftersom de håller längre och klarar värme bättre. En polerad, obelagd egg är extremt vass, vilket är en fördel vid finbearbetning av aluminium och plast.
Ni kan också se AlTiN och TiAlN listade sida vid sida. De är närbesläktade beläggningar. Enkelt uttryckt föredras AlTiN generellt för varmare och mer krävande bearbetning, medan TiAlN är ett stabilt allroundalternativ för vardaglig bearbetning av stål.
Ett specialverktyg kan vara det bättre valet när:
- Detaljen kräver en ovanlig storlek, räckvidd eller eggform.
- Ett standardverktyg fortsätter att slitas ut för snabbt i ett visst material.
- Ett enda verktyg skulle kunna ersätta flera operationer och spara bearbetningstid.
- Stora produktionsvolymer gör en längre verktygslivslängd särskilt värdefull.
För dessa situationer konstruerar Bauron specialfräsar med beläggningar anpassade efter materialet. Verktygen kan tillverkas utifrån era CAD-filer, ritningar eller fysiska provbitar.
Slutsats: välj smartare, skär bättre
Att välja bland beläggningar för pinnfräsar behöver inte vara komplicerat. Börja med materialet: beläggningar som motverkar påkletning, som DLC och ZrN, för aluminium och värmebeständiga beläggningar som AlTiN och nACo för segare metaller. Väg sedan in värme, typ av bearbetning och produktionsvolym. När den matchningen blir rätt håller CNC-pinnfräsarna längre och styckekostnaden sjunker.
Få experthjälp att välja rätt beläggning för pinnfräsar
Varje bearbetningsjobb är unikt, och rätt beläggning beror på er applikation. Baurons ingenjörer tittar på ert material, er maskin och era produktionsmål och rekommenderar sedan den beläggning och den verktygskonstruktion som passar. Vi stöder allt från enstaka prototyper till hela produktionsserier.
För en snabbare rekommendation kan ni dela er detaljritning, ert material, era toleranser, maskinuppgifter och förväntad kvantitet. Därefter kan ni fråga en ingenjör om råd kring beläggning eller begära en specialoffert för fräsning.
